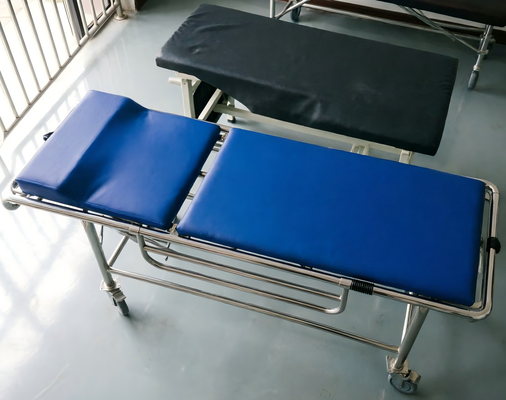

240 کیلوگرم حداکثر بار 37.5 کیلوگرم برانکارد غیر مغناطیسی ایمن MRI سبک وزن برای حمل و نقل بیمار

برانکارد مداخله ای با هدایت MRI برای روش های مداخله ای MRI مانند بیوپسی، تزریق و ابلیشن ساخته شده است. این روش‌ها به ثبات مطلق بیمار نیاز دارند - هر حرکتی در حین هدایت سوزن می‌تواند منجر به جا انداختن وسایل یا آسیب به بافت‌های اطراف شود. این برانکارد چهار چرخ قفل دقیق، یک ترازو غیر مغناطیسی بیمار، و یک عرشه سفت و سخت با ریل‌های جانبی تاشو ارائه می‌کند که همگی دارای خواص غیر مغناطیسی کامل تا 3T هستند.

چرخ های قفل کننده دقیق:چهار چرخ قفل کننده دقیق ویژگی بارز این برانکارد است. هر کاستور دارای دو ترمز مستقل است: یک قفل جهتی که از چرخش جلوگیری می کند اما امکان چرخش مستقیم را فراهم می کند و یک قفل کامل که از چرخش و غلتش جلوگیری می کند. ترمزها توسط پدال های پا فعال می شوند که بازخورد لمسی مثبتی را ارائه می دهند. مکانیسم های ترمز از سرامیک و پلاستیک ساخته شده اند - بدون فنرهای آهنی. کاستورها به قطر 6 اینچ با آج های لاستیکی رسانا و یاتاقان های سرامیکی هستند.

مقیاس مکانیکی غیر مغناطیسی:برانکارد شامل یک مقیاس مکانیکی غیر مغناطیسی است که در عرشه ادغام شده است. ترازو الکترونیکی نیست - از مکانیزم فنر و اهرمی بدون اجزای فولادی استفاده می کند. فنر از آلیاژ نیکل تیتانیوم (نیتینول) ساخته شده است که غیر مغناطیسی است و خاصیت ارتجاعی بسیار خوبی دارد. ترازو در عرشه فرو رفته است تا نقطه فشاری برای بیمار ایجاد نکند. وزن بیمار روی صفحه مکانیکی که در انتهای پای برانکارد قرار دارد نمایش داده می شود. صفحه از هر طرف قابل خواندن است.

این ترازو دارای ظرفیت 350 پوند با درجه بندی 0.5 پوند است. دقت آن تا 1 درصد از خواندن است. برای استفاده از ترازو، بیمار روی برانکارد قرار می گیرد و کارمند دکمه صفر کردن (مکانیکی، نه الکترونیکی) را فشار می دهد. سپس ترازو وزن بیمار را نشان می دهد. مکانیزم ترازو کاملاً مستقل است و نیازی به باتری یا برق خارجی ندارد. می توان آن را در میدان با استفاده از وزنه های کالیبراسیون استاندارد کالیبره کرد.

عرشه فیبر کربن سفت و سخت:عرشه یک پلیمر تک تکه تقویت شده با فیبر کربن بدون قطعات متحرک است. سفتی عرشه برای روش های مداخله ای ضروری است - هر گونه خم شدن می تواند باعث تغییر وضعیت بیمار شود. عرشه دارای انحراف اندازه گیری شده کمتر از 0.05 اینچ تحت بار 300 پوندی است که به طور مساوی توزیع شده است. سطح عرشه بدون لغزش و ضد سیال است، بدون درزهایی که می توانند آلاینده ها را به دام بیندازند.

ریل های کناری تاشو:ریل های جانبی در صورت عدم نیاز کاملاً صاف روی عرشه جمع می شوند و عرض برانکارد را برای عبور از سوراخ MRI به 24 اینچ کاهش می دهند. ریل ها از پلیمر مقاوم در برابر ضربه ساخته شده اند و با گیره های غیر فلزی در جای خود قفل می شوند. هنگامی که ریل ها بلند می شوند، 4 اینچ محافظت در برابر رول آف ارائه می کنند - کمتر از برانکاردهای استاندارد، اما برای استفاده مداخله ای در جایی که بیمار معمولاً بیدار است و همکاری می کند کافی است. ریل ها می توانند 50 پوند نیروی جانبی را تحمل کنند.

ارتفاع ثابت:ارتفاع عرشه روی 24 اینچ ثابت شده است - ارتفاع بهینه برای هم ترازی با اکثر میزهای MRI مداخله ای. ارتفاع ثابت پیچیدگی مکانیسم های هیدرولیک یا فنر گازی را که می تواند منبع حرکت بیمار باشد، از بین می برد. با این حال، در صورت نیاز برای سیستم های MRI خاص، برانکارد را می توان با گزینه ای با قابلیت تنظیم ارتفاع سفارش داد.

کاربردهای بالینی شامل بیوپسی پروستات با هدایت MRI، ابلیشن کبد، بیوپسی سینه، و هدایت برداشتن تومور مغزی است. در این روش ها، بیمار روی برانکارد قرار می گیرد و سپس به داخل سوراخ منتقل می شود. کاستورهای قفل کننده دقیق تضمین می کنند که برانکارد در حین قرار دادن سوزن حرکت نمی کند، که ممکن است با بیمار تا حدی در داخل سوراخ انجام شود. ترازو یکپارچه به متخصص بیهوشی اجازه می دهد تا تغییرات وزن بیمار را کنترل کند - زمانی که حجم زیادی از مایع تزریق یا تنفس می شود مهم است.

یکی از بخش های رادیولوژی مداخله ای گزارش داد که استفاده از این برانکارد زمان عمل را به طور متوسط ​​15 دقیقه در هر مورد کاهش می دهد، در درجه اول به این دلیل که زمان قبلی برای اطمینان از قفل بودن و پایدار بودن برانکارد صرف شده است. این بخش همچنین هیچ حادثه حرکتی بیمار را در 300 روش گزارش کرد، در مقایسه با 4 حادثه در 200 روش قبل از اتخاذ این برانکارد.

• مجموعه‌ای از پرده‌های یکبار مصرف متناسب با صفحه عرشه و صفحه ترازو (با حفظ استریل بودن صفحه، صفحه را خوانا نگه می‌دارد).
• بوردی که به کنار برانکارد متصل می شود تا بازوهای بیمار را دور از محل مداخله قرار دهد.
• مجموعه ای از گوه های موقعیت یابی رادیولوسنت برای تنظیم دقیق وضعیت بدن بیمار.
• سازنده گواهی انطباق غیر مغناطیسی برای استفاده تا 3T و همچنین گواهی جداگانه برای دقت ترازو ارائه می دهد.
