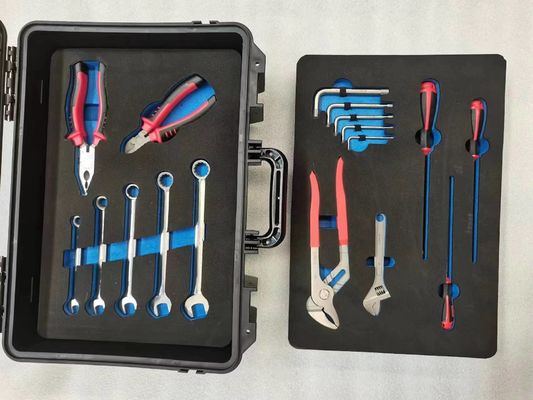

کیت ابزار غیر مغناطیسی جامع برای تکنسین های MRI مجهز به ابزار تیتانیوم برای نگهداری موثر دستگاه های پزشکی
| نام تجاری | Jovi |
|---|---|
| گواهی | ISO9001 |
| Model Number | 1-cf-7 |
| سند | JVVM-NMT-Series SPE and Quo...on.pdf |
| Minimum Order Quantity | 1set |
| قیمت | $1680~$3420/set |
| Packaging Details | Carton&wooden Box |
| زمان تحویل | 14 تا 26 روز |
| Payment Terms | T/T |
| Supply Ability | 300 Set / Month |
جزئیات محصول
| وزن | 500 گرم | خاصیت مغناطیسی | غیر عجیبی |
|---|---|---|---|
| مقاومت در برابر خوردگی | بالا | محدوده سختی | 20-42 HRC |
| دامنه گشتاور | 1-10 نیوتن متر | قابلیت مغناطیسی | < 5 × 10-6 |
توضیحات محصول
کیت ابزار تیتانیوم غیر مغناطیسی Jovvi برای مهندسی MRI نسخه 3 (دستور انتخاب مرحله به مرحله برای مهندسان MRI)
1کیفیت درک سه نوع تیتانیوم مورد استفاده در جووی
تمام ابزار های تیتانیومی عملکرد یکسان ندارند. جووی آلیاژ های تیتانیومی خاص را بر اساس عملکرد ابزار انتخاب می کند:
| درجه تیتانیوم | ترکیب | سختی (HRC) | برای استفاده | اموال کلیدی |
|---|---|---|---|---|
| درجه 2 (از نظر تجاری خالص) | 99.2٪ Ti | 20 ¢25 | پنچی، حکمرانی، چاقوی پتوتی | قابلیت شکل گیری، مقاومت در برابر خوردگی |
| درجه 5 (Ti-6Al-4V) | 90٪ Ti، 6٪ Al، 4٪ V | ۳۶ ٫۴۲ | کلیدهای هکس، پیچک، کلید، سوکت | قدرت بالا، مقاومت در برابر لباس |
| درجه 23 (Ti-6Al-4V ELI) | بینهایی خیلی کم | ۳۴٫۳۸ | کلید چرخش، ابزار کریو استاتیک | مقاومت شکستگی در دمای پایین |
تضمین کیفیت: هر ابزار با لیزر با کد درجه مشخص شده است (به عنوان مثال، Gr5 برای درجه 5). هیچ مخلوط درجه پایین تر بدون افشای.
2. سناریوهای کاربرد جدول جریان انتخاب مبتنی بر کار
از درخت تصمیم گیری زیر برای انتخاب ابزار Jovvi مناسب برای هر کار مهندسی MRI استفاده کنید.
مرحله ۱: منطقه MRI و قدرت میدان را شناسایی کنید
| منطقه | قدرت میدان | نیاز به ابزار | کیت Jovvi توصیه شده |
|---|---|---|---|
| ناحیه IV (اتاق اسکنر) در فاصله 0.5 متر از سوراخ | 0.5 ¢7 T | حداکثر امنيت، بدون اثري | ProKit‐2 یا ProKit‐3 |
| منطقه III (اتاق کنترل ️ خارج از 0.5 متر اما داخل قفس فارادی) | < 0.5 mT | نگرانی از آثار هنری غیر مغناطیسی | ProKit-1 (کافی) |
| منطقه II (کوریدور خارج از اتاق محافظ) | فقط میدان زمین | هر نوع آهن | ProKit‐1 یا ابزار مس استاندارد |
| سوراخ داخلی (در طول سرویس با مغناطیس پایین) | 0 T (در صورتی که رامپ داشته باشد) | هرکدوم، اما Jovvi Ti هنوز هم توصیه شده | هر کیت (حساسیت مغناطیسی در صورت صفر بودن میدان مهم نیست) |
يادداشت جوفي: حتی وقتی که آهنربا پایین می آید، آهنربایی باقی مانده در ابزار فولادی می تواند بعداً به اجزای اسکنر منتقل شود. همیشه از تیتانیوم استفاده کنید.
مرحله ۲: شناسایی کار خاص ابزار به وسیله ابزار
دسته کاری A: دستکاری فانکشن (گروه ها، بولت ها، مغزها)
| نوع اتصال | مکان مشترک | ابزار توصیه شده Jovvi | درجه تیتانیوم | جایگزین (نه توصیه می شود) |
|---|---|---|---|---|
| سوکت هکس (1.5 ∼6 میلی متر) | پوشش کویل های RF، پانل های گرادینتی | مجموعه کلید های هکس (شکل L) | درجه 5 | کلید های هکس مس (به راحتی جدا می شوند) |
| سوکت های هکس (819 میلی متر) | پورت های کریوستات، تکیه های میز بیمار | مجموعه سوکت + ریتچ | گره های درجه 5 + گره Be-Cu | فولاد ضد زنگ 316 (حرفه های هنری) |
| تورکس (T6T30) | پانل های پوشش مغناطیسی، صفحه های RF | درایورهای تورکس (دستگیر ثابت) | نوک درجه 5، دستگير مس | سرامیک (شکسته) |
| فیلیپس / فلات هد | کنسول کنترل، چسب های لوازم جانبی | پیچک ها (36 میلی متر) | تیغه درجه 5، دستگیره مس / پلاستیکی | ضد زنگ 316 (در طول زمان مغناطیس می شود) |
| مغز هکس (عرض شده) | فلانژ های لوله هلیوم | مجموعه ی کلید باز | درجه 5 | برنج (فک ها تحت گشتاور گسترش می یابند) |
Jovvi پروتیپ: برای مغز های پورت کریوستات (اغلب به دلیل چرخه حرارتی) ، استفاده کنیدکلید چرخش Jovvi (1 ‰ 10 N · m)با سوکت تیتانیوم درجه ۲۳. هرگز بیش از ۸ N · m بر روی مغز های هلیوم.
کار دسته ب: برش دادن، حواس پرتی و ضربه زدن
| وظیفه | ابزار توصیه شده Jovvi | محتوای تیتانیوم | یادداشت ایمنی |
|---|---|---|---|
| برش شبکه RF مس | دستگاه های برش قطبی | 90% فک های Ti، محور برنز | بدون جرقه امن در نزدیکی اکسیژن |
| پنل های محافظ RF | لوله تیتانیوم (300 میلی متر) | 100 درصد درجه 5 | برای جلوگیری از خراشیدن مس، از پوشش پلاستیکی استفاده کنید. |
| از بین بردن خمیر رسانا قدیمی | چاقوی تیتانیومی | ۱۰۰% درجه ۲ | تیغه انعطاف پذیر با سطوح منحنی سازگار است |
| دستگاه های اتصال مس | چکش تیتانیوم (۲۰۰ گرم) | 100 درصد درجه 5 | پوشک های صورت قابل تعویض (نیلونی برای ضربه های نرم) |
| بازيافت پیچ افتاده در داخل سوراخ | ابزار جمع آوری غیر مغناطیسی | 100٪ ساقه درجه 5، پنجه بدون مغناطیس | هیچ آهنربا استفاده می کند گیرنده مکانیکی |
دسته کاری C: اندازه گیری و بازرسی
| نیاز | ابزار توصیه شده Jovvi | محتوای تیتانیوم | ویژگی ویژه |
|---|---|---|---|
| اندازه گیری شکاف (به عنوان مثال، بین کویل RF و سوراخ) | لوله تیتانیوم (150 میلی متر یا 300 میلی متر) | ۱۰۰% درجه ۲ | نشانه های حک شده (هیچ جوهر رنگ شده ای که می تواند از هم جدا شود) |
| اندازه گیری عمق (شلوار های سر سوکت) | اندازه گیری عمق از تیتانیوم | 100 درصد درجه 5 | مکانیسم اسلایدی با پیچ قفل مس |
| بازرسی بصری در فضاهای تنگ | آینه بازرسی غیر مغناطیسی | ساقه تیتانیوم، آینه آکریلیک | آینه جداکننده برای تمیز کردن |
| تشخیص میدان مغناطیسی (جایگیری میدان منحرف) | یه ابزار نیستاستفاده از گاوسمتر | N/A | هيچوقت گاس متر رو داخل سوراخ نياريد |
مرحله سوم: اندازه کیت را بر اساس فرکانس استفاده تعیین کنید
| فرکانس استفاده | کیت توصیه شده | توجیه |
|---|---|---|
| یک بار در ماه (خدمات گاه به گاه) | ProKit‐1 (18 ابزار) | به اندازه کافی برای 90 درصد از وظایف اتصال |
| یک بار در هفته (مهندس MRI داخلی) | ProKit-2 (32 ابزار) | فنجان ها، کلاهک ها، کليد چرخش، چنگال ها |
| روزانه (مهندس خدمات ساحلی، متخصص کریوجن) | ProKit-3 (45 ابزار) | اضافه کردن سوکت های عمیق، لبه، چاقو پتی، آینه بازرسی |
| بخش با >3 اسکنر MRI | دو کیت ProKit-2 | یکی در منطقه IV نگه داشته می شود، یکی در کارگاه |
3. انواع ابزار مشخصات مفصل از Jovvi ٪ ابزار تیتانیوم
مجموعه کلید های هکس (درجه 5، 100٪ Ti)
اندازه ها: 1.5دو، دو5، 3، 4، 5، 6، 8، 10 میلی متر (آخر توپ روی بازوی بلند)
چرخش قابل اندازه گیری: 5 N·m حداکثر (1.5 mm) ، 25 N·m حداکثر (10 mm)
علامت گذاری: اندازه لیزر بر روی شاخه حک شده (بدون رنگ)
حساسیت مغناطیسی: < 5 × 10−6 (بر اساس ابزار آزمایش شده)
مجموعه پیچکرب (کلاه درجه 5، دستگیره مس)
اندازه های نوک: فیلیپس # 0، # 1، # 2؛ مسطح 3 میلی متر، 5 میلی متر، 6 میلی متر؛ Torx T6، T8، T10، T15، T20، T25، T30
طول تیغه: 100 میلی متر (استانداردی) یا 150 میلی متر (دست دراز)
دستگیره: برنج با چنگال گیره شده ️ غیر مغناطیسی، بدون جرقه
ساخت tang-through: تیغه طول کل دسته را برای انتقال گشتاور گسترش می دهد
مجموعه سوکت (درجه 5، 100٪ Ti)
اندازه های درایو: 1/4 "و 3/8" درایو مربع (درایو مربع تیتانیوم بدون ورودی فولادی)
اندازه ی سوکت: ۶، ۷، ۸، ۹، ۱۰، ۱۱، ۱۲، ۱۳، ۱۳، ۱۴، ۱۵، ۱۶، ۱۷، ۱۹ میلی متر (۶ نقطه، عمیق و کم عمق)
ضخامت دیواره: 2 میلی متر (سفت تر از سوکت های فولادی)
علامت گذاری: اندازه چاپ شده (غیر چاپ شده)
دستگیره راچت (بدن تیتانیوم، دنده های مس)
اندازه درایو: 1/4′′ (برای سوکت های 613 میلی متر) یا 3/8′′ (برای سوکت های 1019 میلی متر)
مکانیسم دنده: مس بریلیوم (Be-Cu) 60 دندان، 6 درجه قوس سوئیچ
اهرم عقب: مس (بدون توپ خنک کننده آهن مغناطیسی استفاده از خنک کننده اصطکاک)
ظرفیت گشتاور: 25 N·m (1/4′′) ، 60 N·m (3/8′′)
کلید چرخش (برق Ti درجه 23، بهار Be-Cu)
محدوده: 1·10 N·m (پیش تنظیم قابل تنظیم)
دقت: ±5٪ از خواندن (با گزارش آزمایش تأیید شده)
بدن: تیتانیوم (سطح ۲۳ برای سختی در دمای پایین)
بهار: مس بریلیوم (غیر آهن مغناطیسی، سرعت بهار پایدار)
چنگال (90٪ چنگال Ti، محور برنز)
انواع: نوک سوزن (150 میلی متر) ، برش های قطبی (130 میلی متر) ، چنگال های ترکیبی (180 میلی متر)
فک ها: تیتانیوم درجه 5 که در سطح گرفتگی تا 40 HRC سخت شده است
محور: برنز فسفری ️ غیر مغناطیسی، خود روان کننده
دستگیره: تیتانیوم با چسب گرما (بدون فولاد در داخل)
چکش (100٪ سر Ti، دستگیره فیبرگلاس)
وزن سر: 200 گرم، 300 گرم یا 500 گرم
ماده سر: تیتانیوم درجه 5 ️ یک قطعه جعل شده (بدون ورودی فولادی)
صورت: ورودی های نیلونی یا پلی اورتان قابل جدا کردن برای ضربه های نرم
دستگیره: فیبرگلاس ٫ غیر رسانا، غیر مغناطیسی (از چوب ٫ پارگی در نزدیکی کریوستات اجتناب کنید)
4. تضمین تولید تست برای هر دسته ابزار
جووی اجرا می کندمخصوص ابزارآزمایش های کیفیت فراتر از غربالگری عمومی آهن مغناطیسی:
| دسته ابزار | آزمون اضافی | معیارهای موفقیت |
|---|---|---|
| کلید های هکس | چرخش تا شکست (نمونه تخریب کننده از هر دسته) | شکست در >2 × گشتاور نامی |
| پیچک ها | سختی نوک (راکول) | ۳۸-۴۲ HRC (درجه ۵) |
| سوکت ها | غلظت (فشار) | < 0.1 میلی متر در مربع محرک اندازه گیری شده |
| ریتچ | آزمایش چرخه (۱۰۰۰۰ چرخه با ۵۰٪ حداکثر گشتاور) | بدون پریدن دنده ها و باقی مانده های فرسایش |
| کلید چرخش | حرکت کالیبراسیون (بعد از 1000 چرخه) | < ± 5٪ از خط شروع |
| چنگال ها | قابلیت برش (سیم مس) | برش تمیز، هیچ گونه شکستگی فک |
| چکش | آزمایش ضربه (10000 ضربه در 2 J) | بدون شکستن سر و یا باز کردن دستگیره |
هر کیت شامل یککارت خلاصه آزموننشان دادن نتایج عبور دسته برای ابزارهای خاص در داخل.
5. جدول انتخاب سریع ️ کدام کیت Jovvi برای کدام نقش MRI؟
| نقش ام آر آی | وظایف اصلی | کیت Jovvi توصیه شده | چرا؟ |
|---|---|---|---|
| مهندس ام آر آی بیمارستان | تنظیمات روزانه میز بیمار، تعویض کویل ها، نگهداری اولیه | ProKit-2 (32 ابزار) | 95 درصد از کارها را پوشش می دهد، شامل کلید چرخش است |
| مهندسي خدمات زميني (OEM) | جداسازی کامل اسکنر، دسترسی به کریوستات، تعویض گرادیانت | ProKit-3 (45 ابزار) | سوراخ هاي عميق، لوله، چاقو ضروري |
| گروه ساخت و ساز و نصب ام آر آی | مونتاژ محافظ RF، پایان بخش اتاق مغناطیس | ProKit‐1 (18 ابزار) + چکش تیتانیومی جداگانه | چکش در ProKit-1 وجود ندارد |
| متخصص خدمات کریوجن | پر کردن هلیوم، نگهداری لوله های تهویه هوا، کار روی پورت های کریوستات | ProKit-3 (45 ابزار) + کلید چرخش اضافی | سوکت های عمیق و ابزارهای درجه 23 با دمای پایین |
| MRI تحقیق (7T، MRI حیوانات) | تعمیرات کویل های کوچک، تنظیم دقیق | ProKit‐2 (32 ابزار) با کلید های هکس کوچکتر (تا 0.9 میلی متر) |
