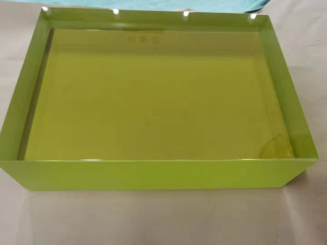

چگالی 5.5 G/cm3 عینک های حفاظت از اشعه ایکس با عملکرد محافظت برتر برای کاربردهای پزشکی و صنعتی

شیشه سربی به سادگی شیشه معمولی با سرب اضافه نیست. یک استمواد معدنی همگناز ذوب سیلیس (SiO2)، اکسید سرب (PbO) و سایر اصلاح کننده ها در حدود 1350 درجه سانتیگراد تشکیل شده است. محتوای اکسید سرب معمولاً از55 تا 72 درصد وزنیکه به شیشه خاصیت محافظ در برابر تشعشع آن را می دهد و در عین حال شفافیت را حفظ می کند.

سرب دارای یکعدد اتمی بالا (Z = 82). مواد با Z بالا با پرتوهای ایکس و گاما عمدتاً از طریقاثر فوتوالکتریک، جایی که یک فوتون ورودی به طور کامل جذب می شود. احتمال جذب فوتوالکتریک متناسب با Z4/E3 است. ضریب جذب سرب برای پرتوهای گامای 140 کو (40) تقریباً 10 برابر بیشتر از کلسیم (Z=20، جزء اصلی بتن) و 100 برابر بیشتر از کربن (Z=6، در پلاستیک) است.

فرمول فیزیکی کلیدی– ضریب میرایی خطی μ ≈ ρ × (Z4/E3). شیشه سربی Jovvi در ولتاژ 140 کو به μ = 2.5-3.5 cm-1 می رسد، در مقایسه با μ = 0.15 cm-1 برای شیشه پنجره معمولی.

افزودن اکسید سرب باعث کاهش انتقال نور می شود. Jovvi این را با این موارد متعادل می کند:

• با استفاده ازسیلیس با خلوص بالا(99.9٪) برای به حداقل رساندن ناخالصی هایی که باعث ایجاد تیرگی می شوند

• کنترل کردنحالت ردوکس(نسبت Fe2⁺/Fe3⁺) برای حفظ رنگ خاکستری-سبز خنثی

• پرداخت هر دو سطح بهزبری کمتر از 10 نانومتر(شیشه شناور استاندارد: 50 تا 100 نانومتر)

نتیجه: یک پانل معادل 2.8 میلی متر سرب (فیزیکی 16 میلی متر ضخامت) انتقال می دهد۸۲ تا ۸۴ درصد نور مرئی- قابل مقایسه با یک صفحه پنجره معمولی.

مقدار اسمی (به عنوان مثال، 2.5 میلی متر سرب) باید در کل پانل به دست آید، نه فقط در مرکز. جووی اقدامات9 امتیازروی یک پانل 1.2×0.8 متر. حداکثر انحراف:0.05 ± میلی متر سرب(معادل <2% تنوع).

تحت قرار گرفتن در معرض گاما، شیشه سربی خالص تشکیل می شودمراکز رنگ- سوراخ هایی در شبکه شیشه ای به دام افتاده که نور آبی را جذب می کند و باعث تغییر رنگ زرد-قهوه ای می شود. جووی می افزاید0.8-1.2 درصد وزنی اکسید سریم (CeO2)، که حفره ها را قبل از تبدیل شدن به مراکز رنگی پایدار به دام می اندازد.

داده های تست: 1000 ساعت مداوم تابش گامای Co 6 (1 گری/ساعت، ⁹9Tc معادل حجم کاری معمولی 10 ساله). درجه هسته ای Jovvi: ΔE = 2.1 (به سختی قابل تشخیص است). شیشه سربی عمومی بدون CeO2: ΔE = 11.7 (قهوه ای شدید، 30٪ از دست دادن نور).

حباب های > 0.5 میلی متر اثر محافظت موضعی را کاهش می دهند (افت تراکم شیشه). در درگاه‌های مشاهده آزمایشگاه داغ، حباب‌های روی درجه‌بندی سرنگ باعث خطاهای دوز می‌شوند.

شیشه گرید هسته ای استآنیل شده(به آرامی خنک می شود) برای رفع استرس داخلی. تنش پسماند اندازه گیری شده توسط پلاریسکوپ:<20 نانومتر بر سانتی متر(ASTM F218 اجازه 35 نانومتر بر سانتی متر را می دهد). استرس کم از شکستگی خود به خود در طول چرخه حرارتی (مانند روشن/خاموش تهویه مطبوع، زمستان/تابستان) جلوگیری می کند.

استحکام لبه: تمام لبه ها هستندپخ زده(0.5×45 درجه) و تا 400 گریت آسیاب کنید. تقویت شیمیایی (تبادل یونی) موجود برای پانل های کوچک آزمایشگاه گرم - استحکام لبه را 2× افزایش می دهد.

راه اندازی معمولی: دوربین گاما 180-360 درجه به دور بیمار می چرخد. غرفه کنترل واقع در فاصله 3 تا 5 متری.

مشخصات جووی:

• معادل سرب: 2.5-3.0 میلی متر سرب

• ضخامت فیزیکی: 14-18 میلی متر

• اندازه پانل: 1200×800 میلی متر (برای مشاهده کل دروازه کافی است)

• انتقال نور: 82-84٪

ویژگی طراحی خاص:زاویه دید گسترده- افت انتقال کمتر از 10% در 45 درجه خارج از محور. تکنسین ها می توانند بیمار را در حالی که در کنسول نشسته است بدون چرخاندن بدن مشاهده کنند.

چالش: فوتون های 511 کو دارای یک لایه نیمه ارزش در سرب ~4 میلی متر هستند. یک صفحه شیشه ای یکپارچه سرب 5 میلی متری (ضخامت 28 میلی متر) 110 کیلوگرم بر متر مربع وزن دارد و همچنان 50 درصد از 511 کو ولت را انتقال می دهد.

محلول کامپوزیت Jovvi:

• جلو: شیشه سرب 2.5 میلی متر (ضخامت 15 میلی متر)

• وسط: اکریلیک سرب 10 میلی متر (2.5 میلی متر معادل سرب در 140 کو، 1.5 میلی متر در 511 کو)

• عقب: شیشه سرب 2.5 میلی متری (ضخامت 15 میلی متر)

• کل انتقال 511 کیلو ولت:<15%

• وزن: 70 کیلوگرم بر متر مربع (36 درصد سبک تر از یکپارچه)

پیوند نوری: این سه لایه با چسب پایدار در برابر اشعه ماوراء بنفش چسبانده شده اند. بدون مه، بدون تصاویر دوتایی، بدون لایه لایه شدن تحت چرخه حرارتی (-10 درجه سانتیگراد تا +40 درجه سانتیگراد).

راه اندازی: پانل شیشه ای سربی (معمولاً 400×300 میلی متر یا 500×400 میلی متر) که در هود بخار یا کابین جریان آرام نصب شده است.

مشخصات جووی:

• معادل سرب: 2.5 میلی‌متر سرب (برای زمان‌های کوتاه حمل کافی است)

• ضخامت فیزیکی: 14 میلی متر

• پوشش ضد انعکاس (AR).در هر دو طرف - تابش خیره کننده چراغ های هود را از بین می برد

• منطقه پاک مرکزی: قطر 150 میلی متر با حباب صفر > 0.2 میلی متر

مزیت ارگونومیک: داروساز درجه بندی سرنگ 0.01 میلی لیتری را در فاصله 30 سانتی متری بدون فشار چشم می خواند.

راه اندازی: پنجره ایستگاه پرستار به اتاق بیمار. بیمار 200-800 mCi 131I (364 کو ولت گاما) دریافت می کند.

مشخصات جووی:

• معادل سرب: 3.5-4.0 میلی متر سرب

• ضخامت فیزیکی: 20-24 میلی متر

• اندازه پانل: 800×600 میلی متر (برای مشاهده کافی است)

• انتقال نور: 76-80٪

نیاز حیاتی:اعوجاج صفر- پرستار باید هوشیاری، تنفس و رنگ پوست بیمار را به دقت ارزیابی کند. Jovvi گواهی صافی نوری (<0.1 میلی متر بیش از 1 متر) ارائه می دهد.

بخش های بزرگ پزشکی هسته ای اغلب دارای چندین غرفه کنترل در امتداد یک راهرو هستند. رنگ ناهماهنگ شیشه باعث سردرگمی بصری می شود.

راه حل جووی:شیشه های دسته ای- همه پانل ها از همان دسته مذاب. Jovvi گواهی سازگاری رنگ را ارائه می دهد (ΔE <1.0 بین هر دو پانل).

هر دسته از اکسید سرب (PbO) برای ناخالصی‌ها مورد سنجش قرار می‌گیرد: آرسنیک (<0.01٪)، آنتیموان (<0.005٪)، آهن (<0.02٪). گواهینامه ها به مدت 20 سال حفظ می شوند.

1. تصویربرداری انتقال اشعه ایکس(80 کیلو ولت، 2 میلی آمپر) - خطوط سرب، حباب های > 0.2 میلی متر، ترک های داخلی را نشان می دهد.

2. اندازه گیری میرایی- منبع 140 keV (⁹4Tc یا اشعه ایکس فیلتر شده). شبکه 9 نقطه ای اگر همه نقاط در ±0.05 میلی‌متر سرب اسمی باشند، عبور کنید.

3. بازرسی نوری– جعبه نور (10000 لوکس) – حباب، خراش، استریا.

4. صافی- تداخل سنج لیزری - <0.1 میلی متر بیش از 1 متر.

• ISO 13485:2016- مدیریت کیفیت تجهیزات پزشکی

• ISO 9001:2015- مدیریت کیفیت عمومی

• علامت گذاری CE- دستگاه پزشکی کلاس I (EU)

• FDA 510 (k)- برای لعاب محافظ اشعه ایکس موجود است

• RoHS 3- مطابق (معاف از سرب برای نیازهای پزشکی)

• گواهی انطباق (شماره سریال، معادله سرب، ابعاد)

• گزارش تست تضعیف 140 کیلو ولت (شبکه 9 نقطه ای)

• گواهی محتوای CeO2 (اثبات مقاومت در برابر قهوه ای شدن)

• عکس بازرسی حباب (منطقه مرکزی برای پانل های آزمایشگاه داغ)

• راهنمای نصب (مشخصات گشتاور، نوع واشر، کاربرد نوار سرب)
