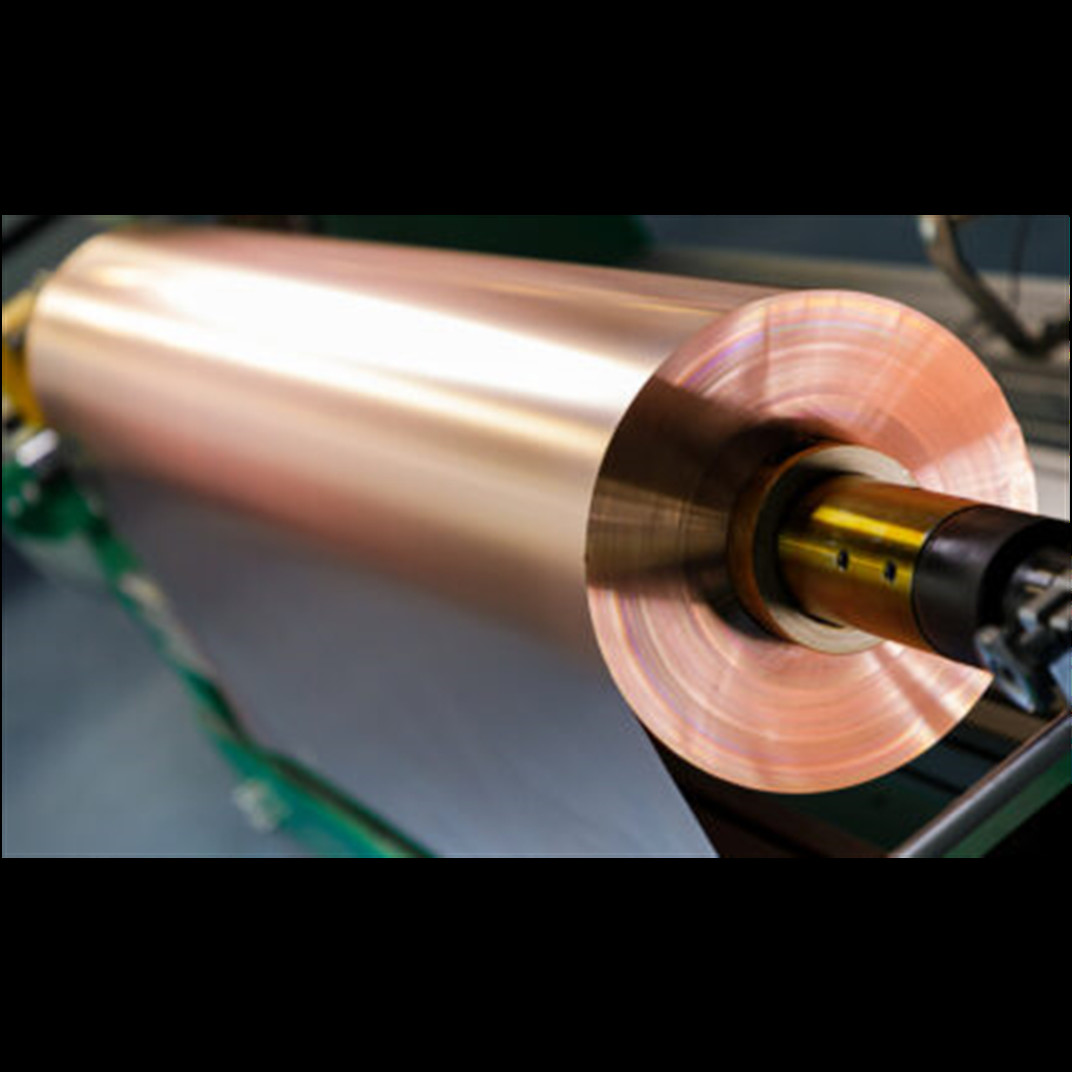

پهنای 1320 میلی متری ورق مسی محافظ ورق الکترونه سپرده شده Sgs
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مواد | محافظ ورق فویل مسی با عرض 1320 میلی متر SGS | فویل مس ED | 1295mm 1285mm 1320mm 1370mm |
|---|---|---|---|
| ضخامت فویل مس ED | 0.07 میلی متر 0.105 میلی متر 0.14 میلی متر | فرکانس محافظت شده | > 100db در باند 10MHz-130MHz |
| خلوص | 99.85٪ | زمان تحویل | 5-8 روز کاری |
| رنگ | مس | ضخامت | 20-150 میکرون، 19-150u |
| استفاده | اتاق MRI، EMI محافظ، محافظ الکترومغناطیسی، محافظ رسانا | نام محصول | نوار فویل مسی |
| برجسته کردن | حفاظ فویل مسی با عرض 1320 میلی متر,حفاظ فویل مس sgs,فویل مسی الکترودپوزی شده محافظ |
||
توضیحات محصول
محافظ ورق فویل مسی با عرض 1320 میلی متر SGS
کاربرد و مشخصات
فویل مسی TRZA-HTE (IPC-4562/3 Cu-E3) یک فویل مسی با کیفیت بالا با پوشش روی و مشخصات کم است که طبق الزامات IPC-4562 در دماهای بالا ازدیاد طول بیشتری دارد.پوشش روی اجازه می دهد تا از آن برای ساخت CCL و MLB سفت و سخت با دمای لمینیت بالاتر (Tg بالا FR-4، FR-5، PTFE) استفاده شود.
مشخصات فویل مس ED
| اقلام با کیفیت | شرایط فنی عمومی | ||||
| ضخامت معمولی | 2 اونس | 3 اونس | 4 اونس | 5 اونس | |
| 0.07 میلی متر | 0.105 میلی متر | 0.14 میلی متر | 0.175 میلی متر | ||
| وزن منطقه (گرم بر متر مربع) | 560-610 | 838-960 | 1100-1280 | 1380-1600 | |
| استحکام کششی | دمای اتاق | ≥28 | ≥28 | ≥28 | ≥28 |
| (kg/mm2) | |||||
| ازدیاد طول | دمای اتاق | ≥10 | ≥10 | ≥10 | ≥10 |
| % | |||||
| نقاط نشتی (نقاط / متر مربع) | خیر | ||||
| عملکرد ضد اکسیداسیون در دمای بالا (180℃/h) | بدون اکسید شدن | ||||
| تحمل عرض | (+2.0،-2.0) | ||||
| مورد | واحد | وضعیت | مقدار مشخصات | فرکانس های بازرسی | روش آزمون | ||||
| 12 ام | 18 ام | 35 ام | 70 ام | 105 ام | |||||
| خلوص | % | آ | ≧ 99.8 | سی | IPC-TM-650-2.3.15 | ||||
| وزن منطقه | g/㎡ | آ | 10±107 | 15±152 | 30±305 | 610±61 | 91±915 | А | IPC-TM-650-2.2.12 |
| زبری جانبی درمان نشده (Ra) | ام | آ | <0.43 | А | IPC-TM-650-2.2.17 | ||||
| زبری جانبی درمان شده (Rz) | ام | آ | ≤7 | ≤8 | ≤10 | ≤14 | ≤14 | А | IPC-TM-650-2.2.17 |
| استحکام کششی | کیلوگرم بر میلی متر مربع | آ | ≥21 | ≥21 | ≥28 | ≥28 | ≥28 | А | IPC-TM-650-2.4.18 |
| 180 درجه سانتیگراد | ≥15 | ≥15 | ≥15 | ≥15 | ≥15 | А | |||
| ازدیاد طول | % | آ | ≥3 | ≥4 | ≥5 | ≥5 | ≥5 | А | IPC-TM-650-2.4.18 |
| 180 درجه سانتیگراد | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 | А | |||
| قدرت لایه برداری (RT) FR-4 | کیلوگرم بر سانتی متر | آ | ≥1.0 | ≥1.3 | ≥1.7 | ≥2.1 | ≥2.3 | А | IPC-TM-650-2.4.8 |
| مورد | واحد | وضعیت | مقدار مشخصات | فرکانس های بازرسی | روش آزمون | |||
| 8 ام | 10 ام | 12 ام | 18 ام | |||||
| خلوص | % | آ | ≥ 99.9 | سی | IPC-TM-650-2.3.15 | |||
| وزن منطقه | g/㎡ | آ | 4±72 | 5±89 | 5±107 | 155±8 | А | IPC-TM-650-2.2.12 |
| زبری سمت درام (Ra) | ام | آ | ≤ 0.4 | А | IPC-TM-650-2.2.17 | |||
| زبری طرف الکترولیت (Rz) | ام | آ | ≤ 3.5 | А | IPC-TM-650-2.2.17 | |||
| استحکام کششی | کیلوگرم بر میلی متر مربع | آ | ≥ 35 | А | IPC-TM-650-2.4.18 | |||
| ازدیاد طول | % | آ | ≥ 3 | ≥ 4 | А |
IPC-TM-650-2.4.18 |
||
خط تولید
خط تولید کامل فویل مس
| مرحله 1 | سیم مسی با خلوص بالا |
| گام 2 | مس محلول |
| مرحله 3 | فویل مس خام ED |
| مرحله 4 | برش دادن |
| مرحله 5 | محصولات نهایی |
| مرحله 6 | بازرسی |
| مرحله 7 | بسته بندی |
کاربرد فویل مسی
مس ماده عالی سیگنال محافظ است. به طور گسترده برای نصب قفس rf / MRI اتاق، سقف ساختمان برای محافظت در برابر اکسیداسیون استفاده می شود.
دو روش اصلی نصب قفس RF وجود دارد.
گزینه اول:
فویل مسی ED 1320 میلی متر - مرحله پایه - ساخت پانل چوبی + قرار دادن فویل مسی با قاب چوبی پوشیده شده
+صفحه چوبی فویل مسی را با هم جمع کنید.
قفس ساخته شده با محافظ RF به شرح زیر است:
گزینه دوم:
فویل مس RA 600 میلی متر - مرحله پایه - لبه های خمشی ورق مس را بسازید
+ ورق ها را روی دیوارهای چوبی ثابت کنید + لبه های ورق های 2 عددی را با هم جوش دهید.
قفس ساخته شده با محافظ RF به شرح زیر است:
F&A
Q1.آیا می توانم یک سفارش نمونه برای فویل اد مسی داشته باشم؟
A: بله، ما از سفارش نمونه برای تست و بررسی کیفیت استقبال می کنیم.نمونه فویل مس رایگان A4 ED.
Q2.چگونه کالا را ارسال می کنید و چقدر طول می کشد تا به دستتان برسد؟
A: ارسال توسط DHL، UPS، FedEx یا TNT.حمل و نقل هوایی و دریایی نیز اختیاری است.
Q3.آیا محدودیت MOQ دارید؟
پاسخ: MOQ کم، 200 کیلوگرم برای فویل مس ED 1320 میلی متر، 500 کیلوگرم برای فویل مس RA 600 میلی متر
